输出方法：数字信号输出
窗口尺寸：3*4mm
感应距离：10M(透镜SB-F-02) 差别距离见透镜选型
感应角度：120°（水平偏向）
事情电压：1.6-5.5V
静态功耗：＜10uA
推荐配套IC：定制化单片机
RS412是一款用于低功耗运动检测的红外热释电传感器（PIR）。使用MCU举行通讯，当RS412举行一连运动传感时，MCU不需要激活，它只在检测到运动时才激活外部MCU。运动检测效果通过输出中止信号发出。运动检测的算法是可编程的。
电源电压规模 1.6~5.5V
可编程检测标准和事情模式
数字信号处置惩罚
超低功耗
电源电压丈量
温度丈量
上电快速稳固
1. 极限参值
参数 标示 最小值 典范值 最大值 单位 备注 VDD 电压 VDD -0.3 5.5 V 25℃ 模拟引脚电压 -0.3 VDD+0.3 V 25℃ 数字引脚电压 -0.3 VDD+0.3 V 25℃ 贮存温度 -0.3 80 ℃
2. 电气特征(典范值为 VDD = +3V ; TAMB = +25℃,湿度 50±10%)

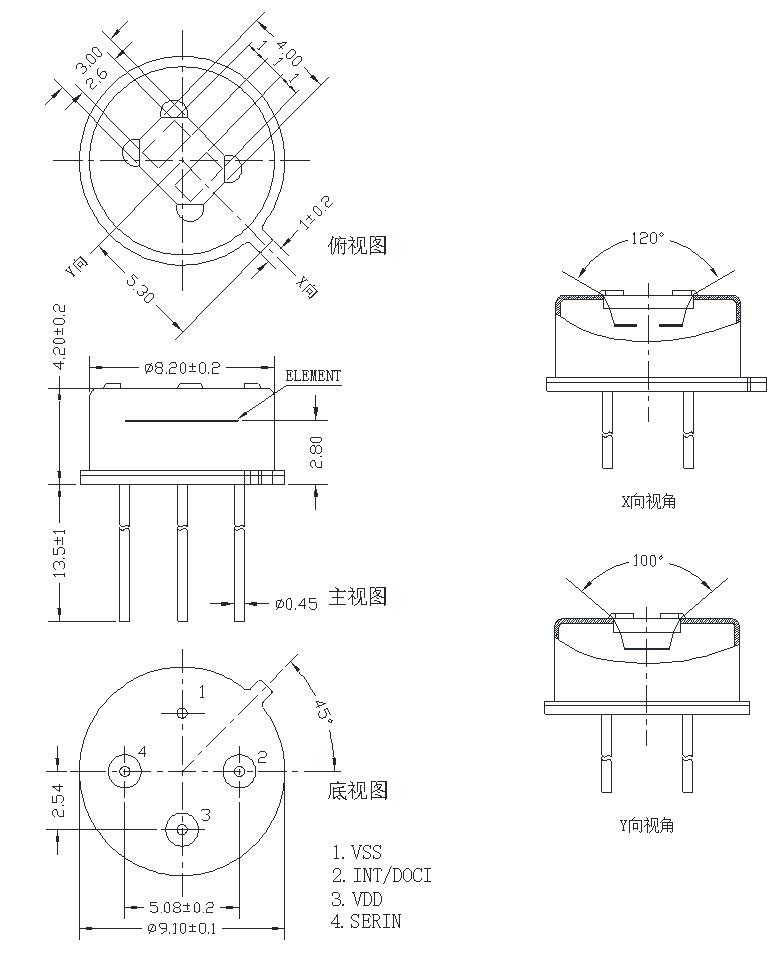

产品尺寸图
注重事项
传感器的出厂参数，均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系，使用时请综合思量。
传感器内部敏感元件较为薄脆，使用时请轻拿轻放，高频震惊或跌落撞击可能导致敏感元件爆发断裂。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片，使用时请勿用手或硬物直接接触。
传感器窗口选型：模拟直插双元产品：S：3*4mm，B：3.8*5mm，数字直插双元产品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元产品：X：4*4mm，Q：4.9*4.9mm。详情请与营业员相同。
传感器引线长度选型：通例默认13.5mm，若有其他需求可详询营业员，支持定制引线长度。
传感器其他详细信息请详见产品说明书。
