输出信号：模拟信号输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02 ）差别距离详见透镜选型
感应角度：120°（水平偏向）
事情电压：3-15V
静态噪声：＜80mV
推荐配套IC：ISB6601L，RS8034，ISB02，BISS0001
热释电红外线传感器W222S，接纳双迅速元设计，内部调解了滤波电路参数，增强了产品的抗射频滋扰能力，提高了传感器的事情稳固性。
模拟信号输出
抗射频滋扰
窗口尺寸 4*3mm 红外接受电极 2.6*1mm,2elements 封装 TO-5 吸收波长 5～14μm 透过率 ≥ 75% 输出信号峰值[Vp-p] ≥ 3000mV 迅速度 ≥ 3300V/W 探测率 (D*) 1.4×108 cmHz1/2/W 噪声峰值[Vp-p] <80mV 输出平衡度 <10% 源极电压 0.3~0.85V 电源电压 2~15V 事情温度规模 -30~+70?C 生涯温度规模 -40~+80?C

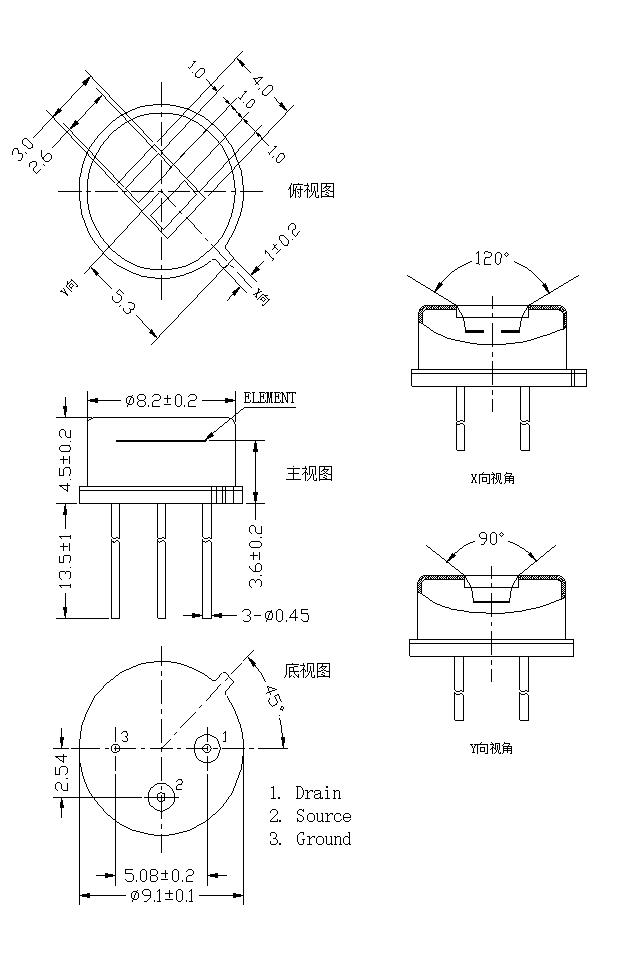

产品尺寸图
注重事项
传感器的出厂参数，均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系，使用时请综合思量。
传感器内部敏感元件较为薄脆，使用时请轻拿轻放，高频震惊或跌落撞击可能导致敏感元件爆发断裂。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片，使用时请勿用手或硬物直接接触。
传感器窗口选型：模拟直插双元产品：S：3*4mm，B：3.8*5mm，数字直插双元产品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元产品：X：4*4mm，Q：4.9*4.9mm。详情请与营业员相同。
传感器引线长度选型：通例默认13.5mm，若有其他需求可详询营业员，支持定制引线长度。
传感器其他详细信息请详见产品说明书。
